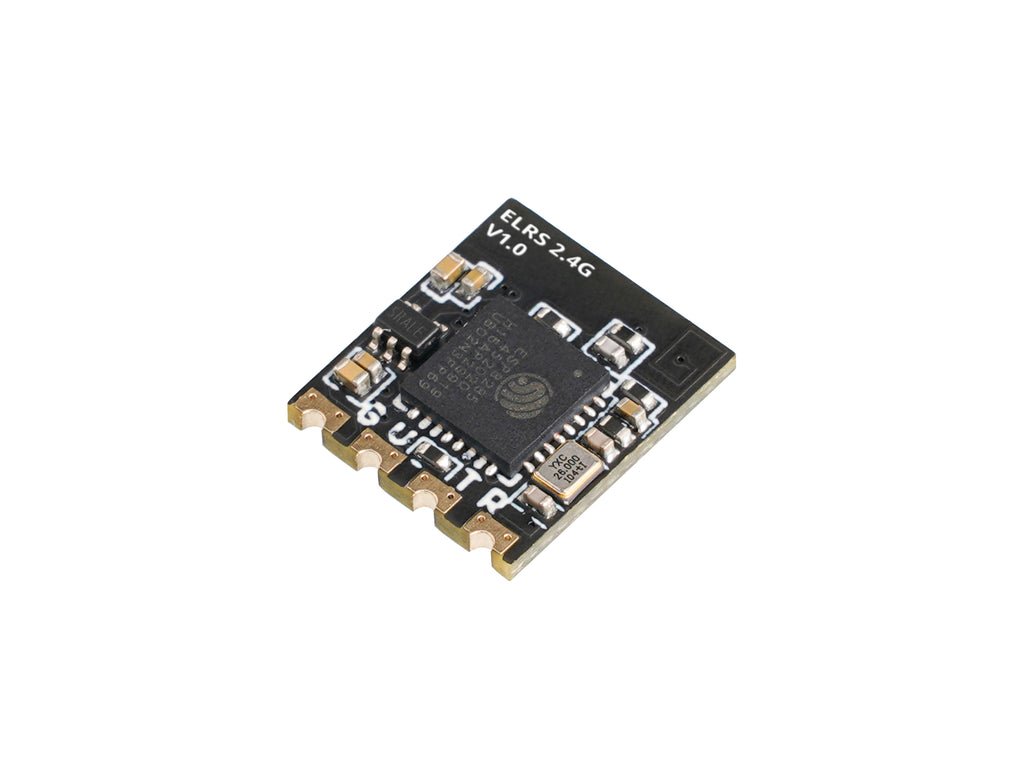

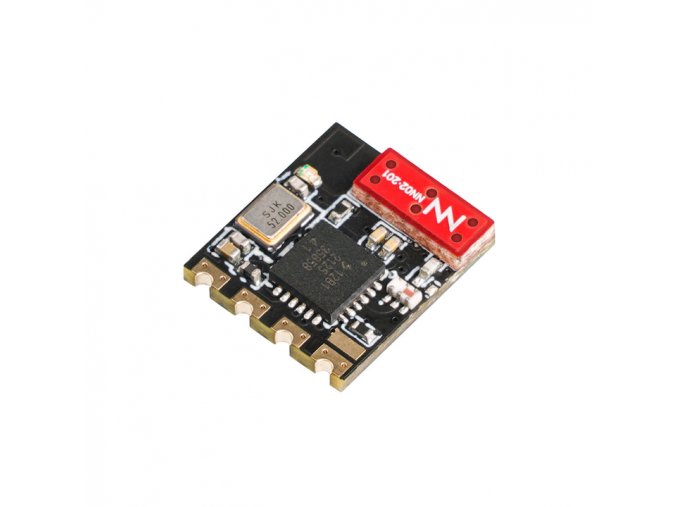

ELRS Lite
Popis
SpecifiKACE

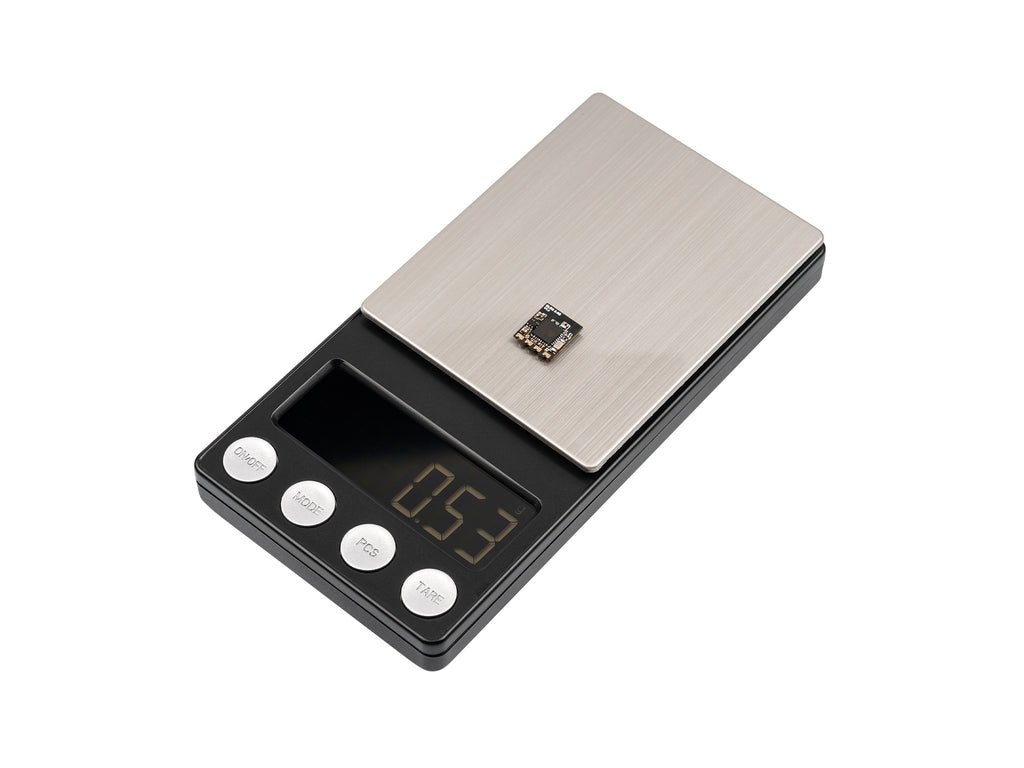

- Váha: 0.53g (
- Velikost: 11mm*10mm*3mm
- MCU: ESP8285
- Frekvence: 2.4GHz ISM
- Vstupbí napětí: 5V
Diagram
Je nutné mít ve vysílacím modulu i v přijímači stejný FW. Pro update (platí pro FW 1.1.0) je nutné použít kabel, jinak přijímač nenabootuje korektně.
konfigurace a bind
ExpressLRS používá Crossfire serial protokol (CRSF) pro komunikaci s FC.
Příklad se zapojením na UART3
Pro bind:
- 3x zapojit/odpojit napájení;
- Když je přijímač v ind režimu, LED dvojbliká;
- Jestliže LED trvale svítí, přijímač je spárovaný s modulem.
Obsah balení
- 1 * BETAFPV ELRS Lite receiver (tower antenna or flat antenna)
- 2 * Spare shrink tube
- 4 * 30awg silicon connection wires (1 black, 1 red, 1 white, 1 yellow)
